Трансформаторы ОСМ1
Трансформаторы понижающие серии ОСМ1.
Однофазные сухие многоцелевые трансформаторы ОСМ1 имеют обширный спектр областей применения и являются наиболее распространенными понижающими трансформаторами в электротехнике.
Трансформаторы ОСМ1 выпускаются в открытом исполнении со степенью защиты IP00 и предназначены для установки в корпуса различных приборов и устройств. Установленный срок службы: 12 лет при наработке не более 4000 часов в год. Возможна поставка ОСМ1 в различных климатических исполнениях.
Распределение мощностей на вторичных обмотках.
Мощность на вторичных обмотках | ОСМ1 0,063 | ОСМ1 0,1 | ОСМ1 0,16 | ОСМ1 0,25 | ОСМ1 0,4 | ОСМ1 0,63 | ОСМ1 1,0 | ОСМ1 1,6 | ОСМ1 2,5 | |
Транф. 3-х обмоточный (например */12/12) | U2 | 31,5 | 50 | 80 | 125 | 200 | 315 | 500 | — | — |
U3 | 31,5 | 50 | 80 | 125 | 200 | 315 | 500 | — | — | |
Транф. 3-х обмоточный с отв. (например */5-22-110/12) | U2 | — | 75 | 100 | 190 | 340 | 510 | 880 | 1350 | 2250 |
U3 | — | 25 | 60 | 60 | 60 | 120 | 120 | 250 | 250 | |
Транф. 4-х обмоточный (например */110/29/24) | U2 | — | 25 | 75 | 100 | 190 | 340 | — | — | — |
U3 | — | 50 | 60 | 90 | 150 | 230 | — | — | — | |
U4 | — | 25 | 25 | 60 | 60 | 60 | — | — | — |
Технические характеристики трансформаторов ОСМ1
ОСМ1 0,063 | ОСМ1 0,1 | ОСМ1 0,16 | ОСМ1 0,25 | ОСМ1 0,63 | ОСМ1 1,0 | ОСМ1 1,6 | ОСМ1 2,5 |
*/5-12 */5-14 */14/14 */5-24 */5-29 */29/29 */5-36 */5-42 */5-56 */56/56 */82/82 */5-110 */5-130 */5-220 */5-260 | */5-12 */5-14 */14/14 */5-24 */5-29 */29/29 */5-36 */5-42 */5-56 */82/82 */5-110 */5-130 */5-220 */5-260 */5-22-110/12 */5-22-110/24 */5-22-110/42 */5-22-110/110 */5-22-220/12 */5-22-220/24 */5-22-220/42 */5-22-220/110 */110/29/12 */110/29/24 */110/29/42 | */5-12 */5-14 */14/14 */5-24 */5-29 */29/29 */5-36 */5-42 */5-56 */56/56 */82/82 */5-110 */5-130 */5-220 */5-260 */5-22-110/12 */5-22-110/24 */5-22-110/42 */5-22-110/110 */5-22-220/12 */5-22-220/24 */5-22-220/42 */5-22-220/110 */110/29/12 */110/29/24 */110/29/42 | */12/12 */14/14 */5-24 */5-29 */29/29 */5-36 */5-42 */5-56 */56/56 */82/82 */5-110 */5-130 */5-220 */5-260 */5-22-110/12 */5-22-110/24 */5-22-110/42 */5-22-110/110 */5-22-220/12 */5-22-220/24 */5-22-220/42 */5-22-220/110 */110/29/12 */110/29/24 */110/29/42 |

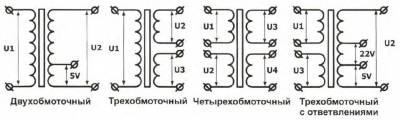

Электрические схемы трансформаторов ОСМ1.
Габаритные и установочные размеры трансформаторов ОСМ1.
Тип трансформатора | В | L | H | L1 | H | A | A1 | d | Масса, кг |
Рисунок А.1 | Рисунок А.2 | ||||||||
ОСM1 0,063 УЗ | 85 | 70 | 90 | 80 | 100 | 52+0,5 | 58+0,5 | 6,5+1 | 1,24 |
ОСM1 0,1 УЗ | 86 | 95 | 73+0,5 | 6,5 | 1,80 | ||||
ОСM1 0,16 УЗ | 105 | 90 | 107 | 120 | 60+0,5 | 78+0,5 | 2,70 | ||
ОСM1 0,25 УЗ | 106 | 130 | 106 | 140 | 90+0,5 | 3,90 | |||
ОСM1 0,4 УЗ | 135 | 140 | 145 | 80+0,5 | 5,50 | ||||
ОСM1 0,63 УЗ | 165 | 105 | 170 | 110 | 175 | 105+0,5 | 85+0,5 | 7,50 | |
ОСM1 0,63М УЗ | 155 | 106 | 150 | 106 | 155 | 100+0,5 | 90+0,5 | 7,00 | |
ОСM1 1,0 УЗ | 165 | 148 | 170 | 148 | 175 | 105+0,5 | 125+0,5 | 13,00 | |
ОСM1 1,0М УЗ | 115 | 120 | 95+0,5 | 10,50 |
Тип трансформатора | B | L | H | A | A1 | Масса, кг |
Рисунок А.4 | ||||||
ОСM1 1,6М УЗ | 183 | 155 | 215 | 152*1 | 100±1 | 14,30 |
ОСM1 2,5М УЗ | 230 | 235 | 170*1 | 21,00 |
