Автоматические выключатели ВА 57Ф35, ВА 57-35, ВА 57-39

Выключатели автоматические серии ВА 57Ф35, 57-35, 57-39.



Автоматические выключатели ВА 57Ф35, ВА 57-35, ВА 57-39

Трехполюсные автоматические выключатели ВА 57Ф35, 57-35, 57-39 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц, их защиты оттоков короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

Номинальные токи выключателей до 630 А. Отключающая способность — до 40 кА. Широкий диапазон уставок электромагнитных расцепителей. Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения. Независимый расцепитель (HP). Расцепители минимального (РМН) и нулевого напряжения (РНН). Кнопка тестирования механизма свободного расцепления. Ручной дистанционный привод для оперирования через дверь. Наличие исполнений с дистанционным электромагнитным приводом.

Структура условного обозначения.
ВА 57    X    XX    3    X    XX    X    X    20    УХЛЗ
ВА57 — Обозначение типа
Х — «-» или «Ф»
ХХ — Обозначение номинального тока выключателя: 35-250А; 39 — 630А
3 — Число полюсов
Х — 4 — с расцепителями тока короткого замыкания, расцепителями тока перегрузки; 3 — с расцепителями тока короткого замыкания
ХХ — Дополнительные устройства
Х — 1 — стационарное исполнение, ручной привод; 3 — стационарное исполнение, электромагнитный привод
Х — Дополнительные механизмы: 0 — отсутствует; 5 — ручной дистанционный привод; 6 — устройство для запирания

Габаритные и установочные размеры автоматические выключатели ВА 57Ф35, 57-35

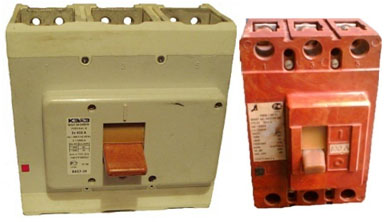

Автоматические выключатели ВА 57Ф35, ВА 57-35, ВА 57-39

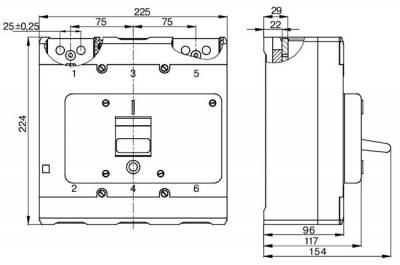

Габаритные и установочные размеры автоматические выключатели ВА 57-39



Купить автоматические выключатели ВА 57Ф35, 57-35, 57-39 по низкой цене в Нижнем Новгороде, можете у нас. Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
тел. (831) 424-40-20
