Автоматические выключатели ВА 47-29, ВА 47-100

Автоматические выключатели ВА47-29, ВА47-100 -электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно-, двух-, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

Автоматические выключатели ВА 47-29, ВА 47-100

Автоматические выключатели ВА 47-29, ВА 47-100 — современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели ВА 47-29, ВА 47-100 выпускаются с защитными характеристиками В, С, D (А 47-100 только C, D).

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину.При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

Технические характеристики автоматических выключателей ВА47-29, ВА47-100

ВА 47-29ВА 47-100
Номинальное рабочее напряжение Ue, B~ 230/400
Номинальный рабочий ток L, А0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 6310; 16; 25; 32; 32; 40; 50; 63; 80; 100
Номинальная частота тока сети, Гц5050
Напряжение постоянного тока на один полюс, не более, В4860
Наибольшая отключающая способность, не менее, кА4,510
Электрическая износостойкость, циклов включения/отключения (В-О), не менее60006000
Механическая износостойкость, циклов, не менее2000020000
Число полюсов1, 2, 3, 41, 2, 3, 4
Степень защиты по ГОСТ 1454-96IP20IP20
Максимальное сечение провода, присоединяемого к зажимам, мм22535
Характеристика теплового расцепителяпо ГОСТ Р 50345-99
Температура настройки, °С При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рис.23040
Характеристика срабатывания электромагнитного расцепителяB, C, D tcp < 0.1сC, D tcp < 0.1с
Масса одного полюса, не более, кг0.1030.156
Диапазон рабочих температур, °С-40…+50-40…+50

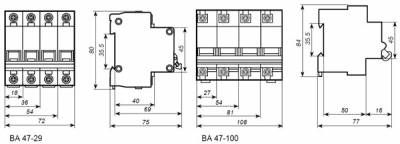

Габаритные и установочные размеры автоматических выключателей ВА47-29, ВА47-100

Автоматические выключатели ВА 47-29, ВА 47-100
