Выключатели автоматические серии ВА 21-29

Автоматические выключатели ВА 21-29



Наличие электромагнитного расцепителя с гидравлическим замедлением срабатывания в зоне токов перегрузки, который сочетает функции двух классических расцепителей максимального тока. Высокая вибро- и ударостойкость по сравнению с выключателями с тепловыми расцепителями, высокая сейсмостойкость (9 баллов по MSK-64).

Малая зависимость время-токовых характеристик от температуры среды. Начальный ток расцепления неизменен в диапазоне температур от -40°С до + 60°С. Более высокая термостойкость при токах короткого замыкания, чем у выключателей с тепловыми расцепителями. Благодаря этому предельная отключающая способность выключателей едина для всех номинальных токов расцепителей. Контактная система «мостикового» типа обеспечивает двойной разрыв электрической цепи в каждом полюсе.

Способы крепления: крепление на панели (с передним присоединением проводников); крепление за панелью (с задним присоединением проводников).

Структура условного обозначения.
ВА 21 – 29    Х    Х    Х    ХХ 1 Х – ХХ     ХХ
Обозначение типа — ВА 21-29
Х — «-» или «В» — исполнение по отключающей способности; «Т» — для городского электротранспорта
Х — Число полюсов 1; 2; 3
Х — Вид максимального расцепителя устройства: 0 — отсутствует; 2 — электромагнитный; 4 — электромагнитный с гидравлическим замедлением
ХХ — Дополнительные устройства:
00 — отсутствуют;
11 — свободные контакты 13, 1Р **
18 — независимый расцепитель со свободным контактом 1Р***
22 — свободные контакты 23, 2Р***
28 — независимый расцепитель со свободными контактами 13, 2Р***
1 — Стационарное исполнение
Х — Доп. устройства: знак 0 — отсутствует; 6 — устройство блок. в положении «отключено»***
ХХ — Степени защиты: 00 — IP00;  20-IP20**; 54 — IP54**(в дополнительной оболочке)
ХХ — Климатическое исполнение: УЗ — без доп. оболочки;  У2- в доп. Оболочке.
* — только однополюсные выключатели; **- двух и трёхполюсные выключатели; ***- только трёхполюсные выключатели.

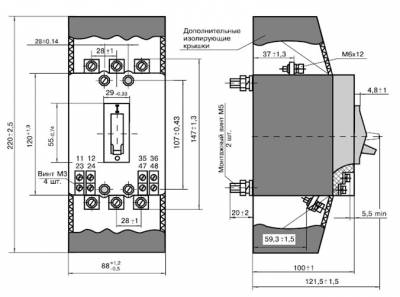

Габаритные и установочные размеры автоматических выключателей ВА 21-29

Автоматические выключатели ВА 21-29
