Автоматические выключатели ВА 04-36

Автоматические выключатели ВА 04-36

Автоматические выключатели ВА 04-36 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660В переменного тока частотой 50 и 60 Гц и 220 В постоянного тока. Допускается использование автоматических выключателей ВА 04-36 для нечастых прямых пусков асинхронных электродвигателей.

Условия эксплуатации ВА 04-36
В

ысота над уровнем моря до 4300 м; значения номинальных токов выключателей при эксплуатации на высоте 2000…4300 м должны быть снижены на 10%; температура окружающего воздуха и относительная влажность в зависимости от исполнения выключателей; в окружающей среде, не содержащей газов, жидкостей и пыли в концентрациях, нарушающих работу выключателей. Место установки выключ. должно защищено от попадания воды, масла, эмульсии;

Структура условного обозначения.

ВА ХХ – ХХ – ХХ – ХХ – ХХ – ХХХХ

ВА — Буквенное обозначение вида аппарата: ВА.
ХХ-ХХ Условное обозначение номера серии: 04-36.
ХХ — Двузначное число. Условное обозначение числа полюсов и количества максимальных расцепителей тока в комбинации с исполнением max расцепителей тока по зоне защиты:
— 3 полюса без максимальных расцепителей тока — 30;
— 3 полюса с расцепителями в зоне токов короткого замыкания — 33 ;
— 3 полюса с расцепителями в зоне токов перегрузки и короткого замыкания — 34;
— 2 полюса без максимальных расцепителей тока — 80;
— 2 полюса с расцепителями в зоне токов короткого замыкания — 83 ;
— 2 полюса с расцепителями в зоне токов перегрузки и короткого замыкания — 84.

ХХ — Условное обозначение исполнения по дополнительным сборочным единицам:
— без дополнительных сборочных единиц — 00; со свободными контактами — 11; со свободными контактами и независимым расцепителем — 18; с независимым расцепителем — 12.
Х — Условное обозначение исполнения по виду привода и способа установки выключателя:
— стационарный с ручным приводом — 1; стационарный с электромагнитным приводом — 3; выдвижной с ручным дистанционным приводом — 5; выдвижной с электромагнитным приводом — 7; врубной с ручным приводом — 2; врубной с электромагнитным приводом — 9.
Х — Условное обозначение исполнения по дополнительным механизмам:
— отсутствуют — 0;
— ручной дистанционный привод для оперирования через дверь распредустройства — 5;
— устройство для блокировки положения «отключено» выключателя с ручным приводом — 6.
ХХ — Двузначное число. Условное обозначение степени защиты выключателя:
— IP20 или IP00
ХХ — Буква (ы) и цифра. Условное обозначение климатического исполнения:
— УХЛЗ или ТЗ.

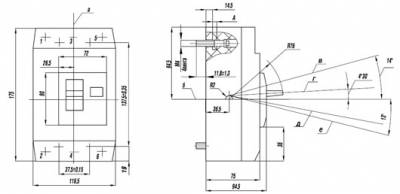

Габаритные и установочные размеры автоматических выключателей ВА 04-36

Автоматические выключатели ВА 04-36
