Автоматические выключатели АЕ 2066

Автоматические выключатели АЕ 2066

Автоматические выключатели АЕ 2066 предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 400 В с рабочими токами до 160 А для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий.

Технические характеристики автоматических выключателей АЕ 2066

Номинальное рабочее напряжение (Ue), В: 400.
Минимальное рабочее напряжение, В: 24.
Номинальная частота, Гц: 50, 60.
Номинальные токи (In), А: 125; 160.
Ном. режим эксплуатации — продолжительный.
Уставки расцеп. тока короткого замыкания I/In: 5; 10.
Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 6.
Износостойкость выключателей не менее, циклов включено-отключено (СО):
— общая — 8000,
— коммутационная, при номинальном токе — 1000,
— механическая — 7000, в том числе для выключателей с независимым расцепителем 800 циклов отключения под воздействием независимого расцепителя.

Структура условного обозначения.
АЕ20        X    X    М — X    X 0 X X
АЕ20 — Обозначение базовой разработки выключателя
Х — обозначение величины выключателя номинальному току: 4 — 10 + 63 А; 5 — 80; 100 А
Х — Число полюсов в комбинации с максимальными расцепителями тока:
3 — трехполюсные с расцепителями тока короткого замыкания;
6 — трехполюсные с расцепителями тока короткого замыкания (электромагнитными) и расцепителями тока перегрузки (тепловыми);
М — модернизированный выключатель;
Х — Наличие вспомогательных контактов:
1 — без вспомогательных контактов;
2 — один замыкающий; 3 — один размыкающий; 4 — 1з+1р.
Х — Наличие независимого расцеп.; 0 — без независимого расцеп.; 2 — с независимы расцеп.
0 — Отсутствие регулировки расцепителя тока перегрузки.
ХХ – Климатическое исполнение УЗ, ТЗ

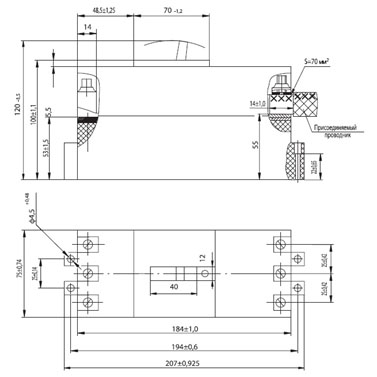

Габаритные и установочные размеры автоматических выключателей АЕ 2066

Автоматические выключатели АЕ 2066



Купить автоматические выключатели АЕ 2066 по низкой цене в Нижнем Новгороде, можете у нас. Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
