Кресло-пульт управления крана
Сиденье крановщика
>

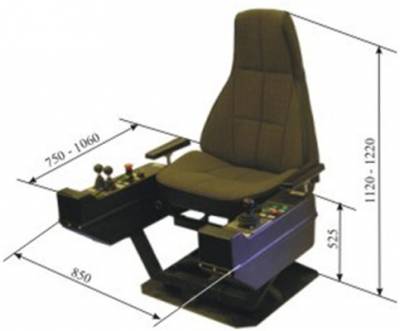

Кресло-пульт состоит из кресла с двумя колонками управления.
Вся аппаратура пульта: органы управления и печатные платы шифраторов смонтированы на крышках колонок.

На лицевой панели крышки левой колонки установлены:

- модуль управления механизмами передвижения грузовой тележки и поворота крана;

- кнопка включения линейного контактора и звукового сигнала;

- кнопка выключения тормоза поворота;

- выключатель освещения наружного;

- выключатель стеклоочистителей;

- выключатель обогрева кабины (печь);

- индикаторы включения линейного контактора, тормоза поворота.

Внутри крышки левой колонки, на командоаппарате, установлена печатная плата шифратора, обеспечивающего формирование командных сигналов органами управления левой колонки.

На правой колонке установлены:

- модуль управления механизмами передвижения крана и грузовой лебедки;

- ключ-марка;



- кнопка "STOP" - отключение линейного контактора;

- кнопка (типа "грибок") аварийного выключения крана;

- кнопка выключения тормоза механизма передвижения крана;

- индикатор включения тормоза механизма передвижения крана;

- индикатор включения канала связи.

В системе предусмотрен контроль исполнения некоторых команд управления: включения канала связи, линейного контактора, тормоза поворота и тормоза механизма передвижения крана подтверждаются соответствующими индикаторами.

Клеммники для внешнего подключения пульта установлены в кожухах колонок.
Для обеспечения доступа к изделиям, установленным на крышках колонок, и к клеммникам внешнего подключения крышки колонок могут откидываться с помощью петель.

Подлокотники кресла-пульта оборудованы механизмами регулировки, позволяющими установить их на нужную высоту, переместить по горизонтали в двух плоскостях (по ширине и длине относительно сидения). При необходимости подлокотники можно повернуть в горизонтальной плоскости.

Пульт выносной.
Пульт выносной крановщик закрепляет на поясе с помощью ремней.
На нем установлены:

- ключ-марка;

- два модуля управления механизмами крана;

- кнопка включения линейного контактора крана и звукового сигнала;

- кнопка включения тормоза механизма поворота;

- кнопка включения тормоза механизма передвижения крана;

- кнопка "STOP" - отключение линейного контактора;

- индикатор включения канала связи.

Пульт выносной подключается к блоку сопряжения через 6-ти контактный разъем РША6 с помощью соединительного кабеля, длиной 25м, имеющего четыре экранированных провода: каждая пара проводов работает с одним из дешифраторов.

Блок сопряжения установлен в шкафу управления электропривода крана.
В блоке сопряжения установлены два дешифратора: один согласован с шифратором левой колонки пульта, второй с шифратором правой колонки, соответственно, с шифраторами левого и правого модулей управления пульта выносного.

На каждом дешифраторе (см. рис.) установлены светодиоды, контролирующие:

- поступление питание на плату дешифратора;

- включение канала связи;

- прохождения команд управления механизмами крана - остальные светодиоды.

Указанные диоды видны в рабочем состоянии блока сопряжения через прозрачную крышку.

Оба дешифратора получают питание от выпрямителя UZ, установленного на плате блока реле. На плате выпрямителя установлен предохранитель 3,15А и светодиод, контролирующий при подаче питания исправную работу выпрямителя.

Блок реле состоит из исполнительных реле РП21-002 напряжением питания катушек 24В постоянного тока. Реле смонтированы и зафиксированы на колодках, и в случае необходимости могут легко заменяться.
В последних разработках вместо реле РП21-002 используются оптоэлектронное реле МОС2А60-10 фирмы Motorola, которые монтируются на печатной плате.

Контроль управляющих сигналов каждого оптоэлектронного реле осуществляется соответствующим светодиодом. Каждая выходная цепь оптоэлектронных реле защищена от токов короткого замыкания в цепи нагрузки предохранителями.
Кресло-пульт соединяется с блоком сопряжения кабелем, длиной около 100м, имеющим также четыре экранированных провода: каждая пара проводов работает с одним из дешифраторов.

Подключение соединительного кабеля к блоку сопряжения производится через 6-ти контактный разъем типа РША6, установленный на шкафу управления №2.

Для управления краном с пульта выносного, следует отключить кабель кресла-пульта от разъема шкафа управления №2 и подключить к нему разъем кабеля пульта выносного.

Выносные пульты кабельные используются как правило на башенных кранах.
Мостовые краны оснащаются только креслами-пультами, но в них заложена возможность упрощенного подключения систем радиоуправления.



Купить кресло-пульт управления крана по низкой цене в Нижнем Новгороде, можете у нас. Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
