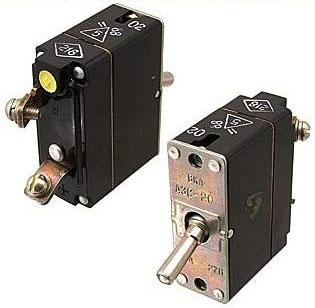

Автоматические выключатели АЗС предназначены для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30 В в закрытых
стационарных и передвижных установках.

Классификация
Автоматические выключатели АЗС классифицируются по номинальному току.

Структура условного обозначения АЗС[*][*]:
АЗС — автомат защиты сети;
[*][*] — величина номинального тока, А (2, 5, 10, 15, 20, 25, 30, 40).
Особенности конструкции
Автоматические выключатели АЗС представляют собой комбинацию
однополюсного выключателя и термобиметаллического элемента, обеспечивающего автоматическое отключение защищаемого объекта.Автоматические выключатели АЗС имеют механизм без свободного расцепления.

Плюс подводится к неподвижному контакту.

Габаритные и установочные размеры автоматов представлены на рисунке.

Условия эксплуатации
Температура окружающего воздуха от –60 до 50 °С.
Относительная влажность окружающего воздуха до 98%при температуре 25 °С.
Пониженное атмосферное давление 5466 Па (41 мм рт.ст.) для автоматов типа АЗС2 —АЗС5; 12133 Па (91 мм рт. ст.) для :автоматов типа АЗС10 —АЗС40. :
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Автоматы виброустойчивы и вибропрочны при вибрации мест крепления с частотой от 10 до 300 Гц и ускорении не более 68,7 м/с2 (7g), ударопрочны при воздействии многократных ударов с ускорением не более 98,1 м/с2 (10g).
Рабочее положение автоматов в пространстве любое.
Техника безопасности: персонал должен пройти спецподготовку.


Технические характеристики автоматических выключателей АЗС

Номинальное напряжение, В ...................................................................27±2,7
Напряжение переменного тока частоты 50 Гц, которое выдерживает
электрическая изоляция автоматов в течение 1 мин, В ...........................500
Сопротивление изоляции автоматов при
напряжении 100 В, МОм, не менее:
в холодном состоянии .............................................................................20
в нагретом состоянии..............................................................................6
после пребывания в камере влажности
с относительной влажностью 9598% при температуре (20±5)°С ............2
Предельно допустимая температура нагрева выводных контактных зажимов
автоматов в продолжительном режиме при нагрузке Iном, °С, не более ......120
Падение напряжения между шинами подвижных и неподвижных контактов при Iном, мВ, не более...................180
Масса, кг, не более ..................................................................................0,09
Гарантийный срок эксплуатации, лет.......................................................6
Автоматические выключатели АЗС обеспечивают 10000 циклов включений и отключений номинального тока активной нагрузки и 91 автоматическое отключение токов перегрузки.




Купить автоматические выключатели АЗС по низкой цене в Нижнем Новгороде, можете у нас. Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
