Автоматические выключатели серии АП 50 Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.

Структура условного обозначения.

АП 50 Б Х        Х    ХХХ
АП 50 Б - Обозначение серии
Х – Кол-во и обозначение макс. расцепителей тока:
МТ - комбинированный максимальный расцепитель тока (электромагнитный и тепловой)
М - электромагнитный макс. расцепитель тока
Т - тепловой максимальный расцепитель тока Количество проставляется перед обозначением расцепителя
Х - Обозначение дополнительного расцепителя: Н - минимальный расцепитель напряжения;
Д - независимый расцепитель; О - максимальный расцепитель тока в нулевом проводе
ХХХ - Обозначение климатического исполнения и категории размещения:
УЗ, ТЗ, ХЛ5 - для выключателей без дополнительной оболочки У2, Т2, ХЛ5 - для выключателей в дополнительной оболочке


Технические характеристики автоматических выключателей АП 50 Б

Параметры АП 50 Б2М АП 50 Б2МТ АП 50 Б3М АП 50 Б3МТ АП 50 Б2М3Т Н АП 50 Б2МН
двухполюсные трехполюсные
Номинальное напряжение, В до 500 до 220 до 500
-    переменного тока
-    постоянного тока
Шкала номинальных токов расцеп. Iн, А 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63
Уставка по току мгновенного срабатывания, I/Iн 3,5 и 10
Шкала номинальных напря¬жений минимального расцепителя, В 110; 127; 220; 380; 400; 415* переменного тока частоты 50 Гц
Шкала ном. напря¬жений независимого расцеп., В 110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* переменного тока частоты 50-60 Гц 220 - постоянного тока
Масса, кг: без оболочки до 1 до 1,3
- в доп. оболочке до 2,2

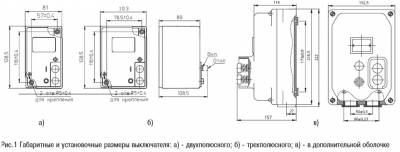

Габаритные и установочные размеры автоматических выключателей АП 50 Б



Купить автоматические выключатели АП 50 Б по низкой цене в Нижнем Новгороде, можете у нас. Высылаем в любые регионы России, доставка до терминала транспортной компании бесплатно!
